在LED制造产业链中，传感器是实现自动化生产与精密检测的核心感知元件。从外延片制备、芯片分选、封装固晶，到最终的光电性能测试，各类传感器如同“眼睛”和“耳朵”，实时感知物料状态、监控工艺参数、确保产品品质。与通用自动化行业不同，LED行业对传感器的需求呈现出高精度、微型化、抗光干扰三大特点，且广泛应用光学类传感器进行光电性能检测。

一、应用的核心目的与场景

传感器在LED行业的应用贯穿整个制造流程，主要包括以下核心场景：

1. 芯片制造与分选环节

• 晶圆位置检测：在晶圆切割和扩晶环节，使用微型光电传感器检测晶圆环的到位情况，确保机械手精准取放。

• 芯片分选定位：在晶片盘上方安装视觉相机，检测晶片上无数微小芯片的位置坐标，引导吸嘴精确拾取。视觉系统同时完成芯片外观缺陷检测（如崩边、电极缺失）。

2. 封装固晶与焊线环节

• 基板到位检测：在固晶机的基板上料机构，使用光纤式光电传感器检测PCB基板是否准确输送到位。由于基板颜色深且可能反光，需选用带光量补偿功能的光纤放大器。

• 固晶位置确认：在固晶工作台上方，安装激光位移传感器检测基板高度和已固晶芯片的高度，确保固晶压力合适、胶层厚度均匀。传感器光斑需小于0.1mm以适应微小芯片。

• 焊线质量监控：利用基于p-n结光生伏特效应的非接触检测系统，通过照射激励光并感测支架回路产生的光生电流，判断芯片功能状态及焊线是否导通。

3. 在线工艺监控环节

• 转台运动控制：在晶片盘转台侧面安装槽型光电传感器，检测转台的转动状态和角度位置，精度可达0.01mm，响应时间≤0.3ms，确保分度精准。

• 物料盘有无检测：在晶片盘放置工位，使用背景抑制型光电传感器检测深色、带光泽的晶片盘是否放置到位，避免空盘进入工作流程。

• 设备安全防护：在设备四周安装接近开关检测金属门的开合状态，以及安全光幕保护操作人员安全。

4. 光电性能测试环节

• 光通量与色温测量：将LED光源置于积分球中，通过内部高反射涂层使光线均匀化，再由高灵敏度光谱传感器采集光信号，实现光通量、色温、光谱分布的精确测定，测量误差可小于0.5%。

• 颜色与亮度检测：使用多通道颜色传感器（R、G、B、W、Clear、IR）检测LED发出的实际颜色和亮度值，用于分光分色工序，确保产品色温一致性。

• 频闪检测：在LED显示屏或照明产品测试中，利用集成闪烁检测引擎的传感器识别50Hz-1kHz范围内的光源闪烁，确保显示效果无频闪。

5. 可靠性检测环节

• 内部缺陷探测：采用超声波扫描显微镜对封装完成的LED器件进行无损检测，通过高频超声波穿透器件内部，生成内部结构图像，检测芯片粘结界面的空洞、裂纹和分层缺陷（微米级）。

• 结温监测：在集成传感单元的智能LED芯片中，通过检测独立PN结在一定正向电流下的电压变化，实时反推LED结温，用于寿命预测和智能调控。

二、面临的技术挑战

LED行业的特殊性给传感器应用带来了诸多技术挑战：

1. 微小尺寸检测
LED芯片尺寸已从毫瓦级的大功率芯片发展到微米级（如0201封装尺寸仅为0.65mm×0.35mm）。检测此类微小物体的有无、位置和高度，要求传感器的光斑直径小于0.1mm，且具有极高的重复定位精度。

2. 高反光与深色并存

• 晶片盘/基板反光：承载芯片的晶片盘多为光亮金属或深色塑料，易产生强镜面反射或吸光现象，普通光电传感器信号不稳定。

• 芯片本身发光：在点亮测试时，LED自身发出的强光可能干扰位置传感器的正常工作，需要特殊的时序控制或光学滤波。

3. 高速响应需求
固晶机的工作节拍极快，每小时完成数千甚至数万颗芯片的贴装。这要求传感器的响应时间需达到微秒级（如槽型光电的0.3ms），且视觉系统需具备高速图像采集和处理能力。

4. 微弱信号检测
在焊线质量非接触检测中，光照射LED芯片产生的光生电流仅为微安级。如何从强电磁干扰环境中提取如此微弱的信号，并实现高信噪比，是技术难点。

5. 光学测量的准确性

• 环境光干扰：LED测试环境中的杂散光会影响光谱测量的准确性，需通过积分球等结构隔绝外部光线。

• 光源方向性误差：LED发光角度和强度存在不均匀性，直接测量会导致数据偏差，必须通过积分球进行均匀化处理。

6. 内部缺陷的不可见性
封装完成后，芯片与支架的结合情况、内部空洞无法通过外观或光学手段检测，需要借助超声波等穿透性检测技术，这对传感器的分辨率和穿透能力提出高要求。

三、通用技术方案与选型思路

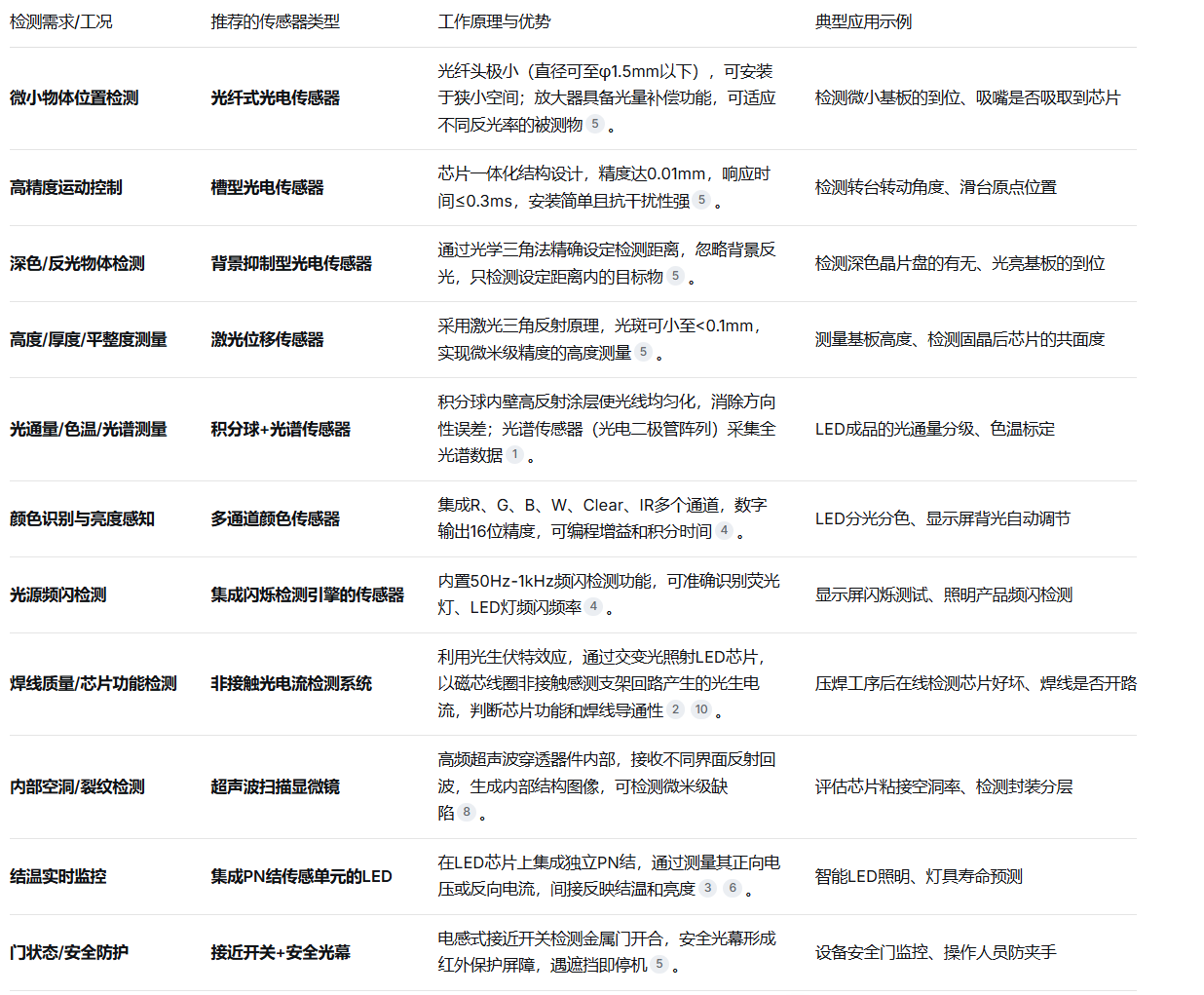

针对LED行业各环节的检测需求，主要采用以下通用类型的传感器方案：

四、选型的关键考量

在LED行业设计传感器应用方案时，需重点考量以下因素：

1. 被测物特性

• 尺寸：是否为微米级芯片或毫米级基板？需选择光斑直径小于被测物的传感器。

• 材质与颜色：深色吸光材料需选用高灵敏度传感器；高反光材料需选用偏振光或背景抑制型。

• 是否发光：若检测处于点亮状态的LED，需考虑传感器的抗强光干扰能力或采用时序控制。

2. 检测精度要求

• 位置精度：固晶环节需0.01mm级别的重复定位精度，槽型光电或高精度激光位移传感器是合适选择。

• 光学测量精度：光通量测试需误差<1%，积分球和光谱传感器的配合至关重要。

• 缺陷检测灵敏度：内部空洞检测需达到微米级分辨率，超声波频率越高，分辨率越高。

3. 速度要求

• 生产节拍：高速固晶机要求传感器响应时间≤0.5ms，光纤式和槽型光电可满足。

• 数据采集速率：在线全检需高速数据采集和处理能力，传感器的采样频率需与设备节拍匹配。

4. 环境条件

• 洁净度：芯片前道工序需在洁净室进行，传感器材质需低发尘，且符合防静电要求。

• 电磁干扰：焊线检测等微弱信号检测场景，需考虑磁屏蔽和滤波设计。

• 温度影响：烘烤固化工艺后的在线检测，传感器需耐受一定高温。

5. 安装空间与方式

• 空间限制：固晶机内部空间极为紧凑，需选用微型化传感器（如φ3mm以下光纤头）。

• 对准要求：积分球与传感器的光路对准需严格校准，避免路径偏差导致数据误差。

6. 电气与系统集成

• 输出方式：数字输出（如I²C接口的颜色传感器）便于与微控制器直接通信；开关量输出需匹配PLC输入类型。

• 校准与补偿：光学传感器需定期校准，且需具备自动补偿功能以应对光源老化。

总而言之，传感器在LED行业的应用已从简单的限位检测，扩展到贯穿芯片制造、封装、测试全流程的精密感知与质量监控。随着Mini/Micro LED等新型显示技术对精度要求的进一步提升，传感器技术也将向更高精度、更微型化、更智能化的方向持续演进，成为LED智能制造不可或缺的核心要素。
