在移动通信网络中，基站天线的物理姿态——包括方位角、机械下倾角和横滚角——直接决定了信号的覆盖范围和质量。然而，大风、地震、材料老化等不可预测因素常常导致天线姿态发生偏移，进而影响网络性能，增加用户投诉。传统的人工爬塔测量方式不仅效率低、一致性差，还存在安全风险和无法实时监测的问题。在此背景下，接近开关作为电动调节机构中的关键感知元件，与倾角传感器、电调装置协同工作，共同构成了天线姿态的闭环控制系统，实现了远程、实时、精准的自动化调节。

一、应用的核心目的与场景

接近开关在基站天线姿态检测中的核心作用是实现电动调节机构的位置反馈，确保机械动作的精确性和可靠性。具体应用场景包括：

1. 机械下倾角电动调节的极限位置检测

在电调天线（RET, Remote Electrical Tilt）系统中，机械下倾角的调整通常通过电机驱动推杆或丝杆机构实现。接近开关安装在调节机构的行程两端，检测运动部件是否到达机械极限位置：

• 上极限位：防止推杆过度伸出损坏传动机构

• 下极限位：防止推杆过度回缩脱离啮合

• 中间位置校验：在到达目标倾角时确认推杆位置与控制器指令一致

2. 传动机构的归零与校准

在每次调节动作开始前或系统初始化时，控制系统需要确认调节机构是否处于已知的基准位置。接近开关检测安装在运动部件上的金属挡片，当机构回到机械零点时触发信号，用于：

• 消除累积误差

• 初始化绝对位置计数

• 在断电后重新上电时恢复位置信息

3. 移相器耦合位置检测（电子下倾角辅助）

在电调天线中，电子下倾角的调整通过移相器改变天线阵元的相位实现。移相器的滑动端通常由丝杆驱动，接近开关可用于检测：

• 移相器是否耦合到位：确保机械连接可靠，相位调整准确

• 滑块的通过计数：通过检测丝杆上多个金属凸起，间接计算移相器的移动距离，进而换算为电子下倾角值

4. 方位角电动旋转的限位保护

在具备方位角远程调节功能的天线系统（如诺基亚5G天线自动调节系统）中，天线需要在水平方向旋转。接近开关安装在旋转机构的±180°（或设定范围）极限位置，防止因控制错误或通信故障导致天线过度旋转，缠绕馈线。

5. 安装状态与锁定检测

在双频/多频天线中，多个射频模块共用一个天线罩。接近开关检测：

• 模块是否完全插入机框：确保射频连接可靠

• 锁定机构是否闭合：防止振动导致模块松动

二、面临的技术挑战

接近开关在基站天线这一特定应用中面临着独特的技术挑战：

1. 极端环境适应性

• 宽温工作：户外基站需耐受-40℃~+70℃的温度变化，传感器材料需与天线结构的热膨胀系数匹配

• 防护等级：天线长期暴露于风雨、盐雾、紫外线中，需IP67以上防护，且外壳材料抗UV老化

• 抗振要求：大风天气下天线持续晃动，传感器需在振动环境中保持检测可靠性

2. 电磁兼容性挑战

• 射频干扰：天线发射功率可达数十瓦，传感器需在强电磁场中稳定工作，避免误触发

• 雷电浪涌：室外安装的传感器需具备防雷击保护电路

3. 微小空间安装限制

• 天线内部空间极度紧凑：调节机构附近往往空间狭小，需选用超微型接近开关（直径≤4mm）

• 埋入式安装需求：部分安装位置需传感器与金属结构齐平，避免干扰射频性能

4. 长期可靠性要求

• 无人值守运维：基站站点分散，故障后需数日甚至数周才能现场处理，传感器MTBF需达10万小时以上

• 免维护设计：调节机构内部传感器应具备至少10年设计寿命，与天线本体同寿命

5. 多传感器协同的时序控制

在一次调节动作中，极限位传感器、归零传感器和倾角传感器需按特定时序协同工作，对传感器的响应时间和信号同步性提出要求。

6. 与AISG协议的兼容

天线控制系统遵循AISG（Antenna Interface Standards Group）协议标准。接近开关的信号需通过电调控制器（RCU）转换为符合AISG协议的数字数据，上传至网管中心。这要求传感器输出格式与控制器接口匹配。

三、通用技术方案与选型思路

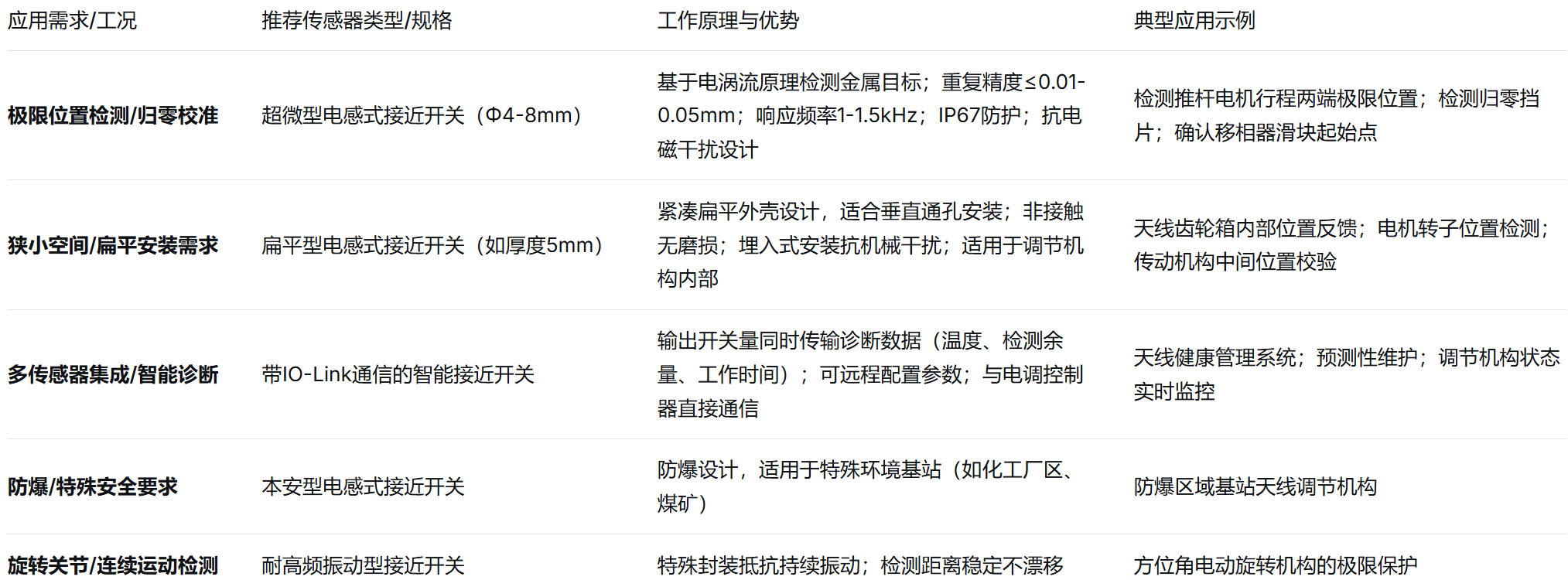

针对基站天线姿态检测的需求，主要采用以下通用类型的接近开关方案：

工作原理补充说明：

在基站天线调节系统中，接近开关通常与以下组件协同工作：

1. 电动推杆/丝杆机构：电机驱动丝杆旋转，带动螺母及连接的天线反射板或移相器滑动块移动，实现倾角调整

2. 金属挡片/凸轮：在运动部件的特定位置（极限位、零点）安装金属挡片

3. 接近开关：当挡片进入传感器检测区域时，输出开关量信号

4. 电调控制器（RCU）：接收接近开关信号，结合倾角传感器数据，判断当前位置并控制电机启停

5. AISG协议转换：控制器将位置信息转换为符合AISG标准的数据，通过馈线或无线方式上传至网管中心

四、选型的关键考量

在基站天线姿态检测系统中选择接近开关时，需重点考量以下因素：

1. 检测对象特性

• 目标材质：挡片通常为不锈钢或镀锌钢，需确认传感器对具体金属的检测距离（不同金属差异可达30%）

• 目标尺寸：挡片尺寸需大于传感器感应面，通常建议≥2倍感应面直径

• 安装公差：考虑振动和热胀冷缩，检测距离需留30%以上余量

2. 环境适应性

• 温度范围：户外基站需-40℃~+70℃，优选-40℃~+85℃留余量

• 防护等级：IP67/IP69K，外壳需抗UV老化

• 抗电磁干扰：需通过10V/m以上射频场强测试，具备CE/FCC认证

• 防雷击：室外安装需具备浪涌保护电路

3. 机械安装条件

• 安装空间：天线内部选Φ4-8mm微型圆柱型或扁平型（厚度≤5mm）

• 安装方式：埋入式可齐平安装金属中，但检测距离缩短30-50%；非埋入式需周围无金属

• 连接方式：接插件式便于现场更换，导线引出型需考虑布线空间

4. 电气与系统匹配

• 输出类型：NPN（亚洲常用）或PNP（欧美常用）需与RCU输入匹配；部分系统支持推挽输出

• 供电电压：DC 12-24V，需考虑天线系统整体电源设计

• 响应频率：调节机构动作速度较慢，500Hz以上足够；如需检测高速振动，可选1kHz以上

• 保护功能：建议选用带电源逆接保护、输出短路保护的型号

5. 可靠性要求

• MTBF：优选＞10万小时的产品

• 自诊断功能：部分智能型号可预报警检测距离衰减，提前维护

• 冗余设计：关键极限位置可考虑双传感器冗余

6. 与AISG协议兼容性

• 确认传感器输出信号格式与RCU输入接口匹配

• 智能传感器需支持AISG协议的数据格式

五、技术发展趋势

1. 微型化与集成化

随着天线向多频、小型化发展，内部空间愈发紧凑。接近开关正向Φ3mm直径、PCB表面贴装方向发展，可直接集成于电机控制板上。

2. 智能化与IO-Link普及

内置MCU的智能接近开关可实时监测线圈阻抗变化，提前预警性能衰减；IO-Link通信使传感器参数可远程配置，诊断数据可实时上传。

3. 无线化与无源化

在旋转天线等特殊场景中，感应式耦合技术可实现非接触能量和信号传输，替代易磨损的滑环和布线困难的传感器。

4. 多参数融合感知

新型智能传感器在检测位置的同时，可感知温度、振动、动作次数等参数，为天线健康管理提供多维数据。

5. 与5G网管深度融合

随着5G网络智能化水平提升，接近开关作为感知末梢，其信号通过RCU转换后，直接接入网管中心的数字孪生系统，实现全网天线姿态的实时可视、可控。

总而言之，接近开关在基站天线姿态检测中扮演着电动调节机构的"神经末梢"角色，通过与倾角传感器、电调控制器的协同工作，实现了天线姿态的远程、实时、自动化调节。从极限位置检测到归零校准，从移相器耦合确认到方位角限位保护，接近开关以其非接触、长寿命、耐恶劣环境、抗电磁干扰的核心优势，成为现代智能天线系统中不可或缺的感知元件。随着5G网络向深度覆盖和智能化演进，接近开关将在天线姿态感知领域发挥更加关键的作用。
