在LED电源的自动化生产线上，槽型光电传感器扮演着“精准感知末端”的关键角色。这类传感器将发射器和接收器集成于一个U型外壳内，物体通过U型槽时物理阻断光路，从而产生开关信号。其无需光轴对准、安装便捷、响应速度快、检测精度高的特点，使其特别适合LED电源制造中常见的微小元件检测、高速计数和精密定位场景。

一、应用的核心目的与场景

槽型光电传感器在LED电源行业的应用贯穿从PCB裸板到成品电源的完整制造流程，主要包括以下核心场景：

1. PCB板定位与输送监控
在LED电源的自动插件线和SMT贴片线上，PCB板需精确到达每个工位。

• 板到位检测：在PCB板输送线的各工位入口，安装槽型光电传感器检测板是否准确到位，触发机械挡停或定位机构。槽宽需匹配PCB板厚度（通常1.6mm），检测精度0.01mm级别可确保重复定位可靠。

• 双张板检测：在自动上料机处，利用槽型光电检测是否一次吸起多张PCB板，防止损坏插件头。

2. 电子元器件插装检测
LED电源包含大量通孔元件（电解电容、变压器、MOS管、整流桥等），插件环节的到位检测直接影响成品率。

• 元件引脚通过检测：在自动插件机头部安装微型槽型光电（如槽宽5mm、最小检测物体0.8×1.8mm），检测元件引脚是否已穿过PCB孔并到达设定位置。由于引脚直径小（0.5-1.0mm），需选用高分辨率型号（重复精度<0.025mm）。

• 成型剪脚检测：在元件成型工位，检测引脚是否已插入治具槽内，防止成型不良。

3. 电源组件装配与测试

• 变压器/电感线圈检测：在磁芯组装和线圈绕制环节，槽型光电可检测绕线是否均匀、磁芯是否到位。对于细线径（0.1-0.3mm）的检测，需选用响应频率高（1kHz以上）、光源聚焦的型号。

• 散热器安装检测：检测铝散热器的翅片是否通过特定位置，确保散热器与功率管紧密贴合。

• PCBA过炉托盘的循环检测：在回流焊炉入口，检测载有PCBA的托盘是否进入，并计数通过数量。

4. 电源老化线与测试环节

• 老化架/老化车定位：在老化房内，满载LED电源的老化车需精确停靠在接插工位。槽型光电检测老化车上的定位片，实现停靠精度±1mm。

• 输出端子插入检测：在自动化测试工位，检测测试探针是否已插入电源输出端子，防止误测试。

5. 成品组装与包装

• 外壳装配到位检测：检测电源外壳的上盖是否扣合到位，通过检测外壳侧壁上的小孔或凸起实现。

• 标签/说明书插入检测：检测包装盒内是否已放入说明书或标签，防止漏装。

二、面临的技术挑战

LED电源行业的生产特点给槽型光电传感器应用带来以下挑战：

1. 微小物体检测需求
LED电源中的电子元件尺寸小、形状多样：

• 电容引脚直径仅0.5-0.8mm，且可能有轻微弯曲

• 贴片元件（如电阻、电容）高度仅0.5-2mm

• 变压器磁芯缝隙仅1-2mm
  需要传感器具备0.8×1.8mm以上的微小物体检测能力，且重复精度需达0.01-0.03mm。

2. 高速响应要求
自动插件机节拍可达每小时3000-6000个元件，相当于每秒1-2个元件的插入速度。传感器响应时间需小于0.3ms，部分应用甚至需要20μs级的响应以捕捉高速通过的引脚。

3. 元件材质多样性
LED电源元件包括：

• 金属引脚（高反光铜材，表面可能有氧化层）

• 黑色塑封体（MOS管、IC，吸光性强）

• 磁芯材料（铁氧体，半透明特性）

• 散热器（铝材，强反光表面）
  槽型光电基于物理遮光原理，检测结果不受物体颜色、材质、反光度影响，这是其在元件材质多样场景下的核心优势。

4. 环境干扰因素

• 粉尘污染：插件机产生的引脚切割碎屑、PCB板粉尘可能附着于传感器槽内，影响光路。

• 振动冲击：高速插件机产生的振动可能使微小元件偏离检测位置，要求传感器具备抗振设计（如松下PM-45耐加速度15,000m/s²）。

• 环境光干扰：老化房内强光照明可能干扰传感器，需选用调制红外光源型号。

5. 安装空间限制
自动化设备内部空间紧凑，特别是插件头、测试探针附近。要求传感器体积小巧（如松下PM-45系列仅重10g），且支持多种安装方式（螺纹孔、通孔、支架安装）。

6. 电源系统电磁干扰
LED电源老化测试时，大功率开关电源产生的电磁场可能干扰传感器信号，需选用抗电磁干扰能力强的型号。

三、通用技术方案与选型思路

针对LED电源行业各环节的检测需求，主要采用以下通用类型的槽型光电传感器方案：

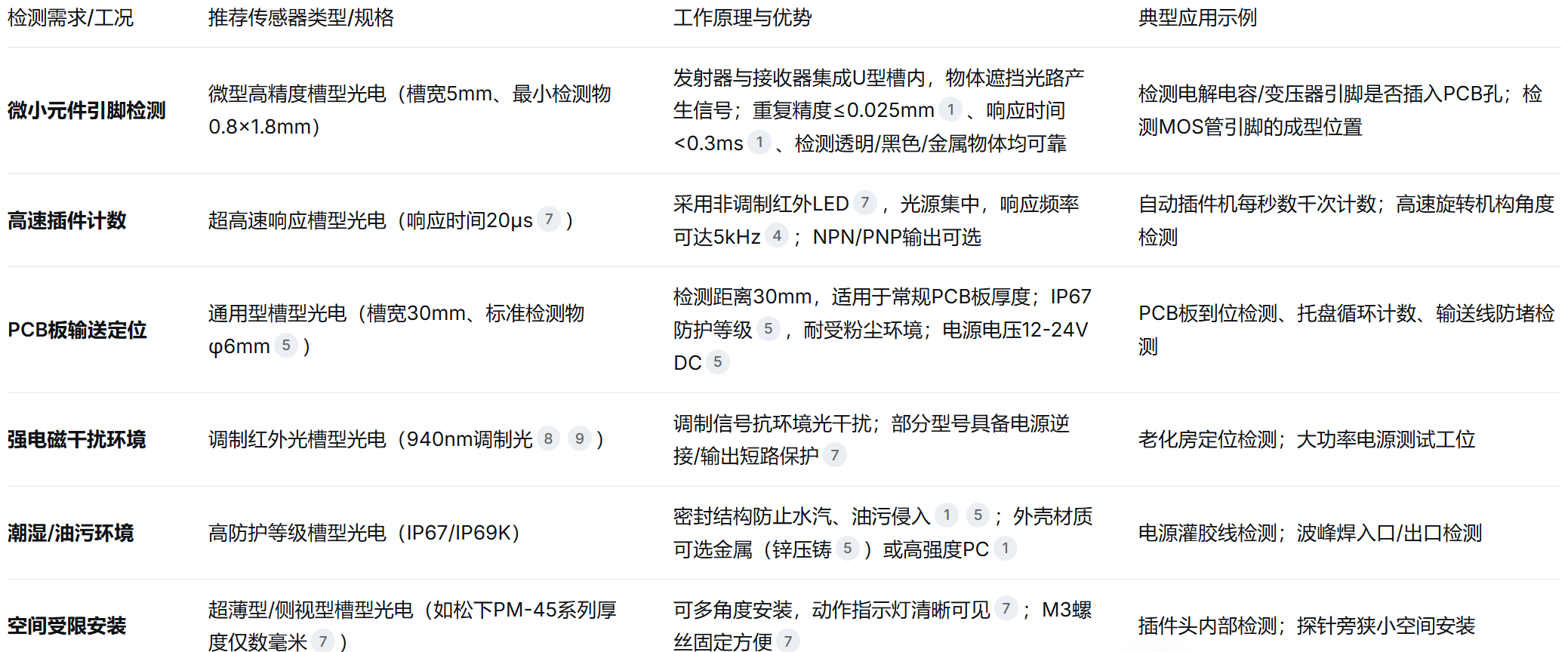

工作原理补充说明：

1. 基本结构：U型外壳内，一侧安装红外发光二极管（发射器），对侧安装光敏晶体管（接收器）。

2. 检测机制：当物体（如元件引脚）通过U型槽时，物理遮挡光线，接收器输出状态翻转。

3. 信号处理：无内置放大器型号需外接电路处理；内置放大器型号（如倍加福GL5）可直接连接PLC。

4. 输出逻辑：可选入光时ON（L.on）或遮光时ON（D.on）；NPN/PNP输出型适配不同控制器。

四、选型的关键考量

在LED电源行业设计槽型光电传感器应用方案时，需重点考量以下因素：

1. 检测对象特性

• 最小物体尺寸：确认待检测元件的最小截面尺寸（如0.5mm引脚需选择可检0.8×1.8mm的型号）

• 通过速度：计算元件通过检测区的线速度，确保传感器响应频率足够（响应时间=1/响应频率，需小于物体遮挡时间）

• 材质透明性：检测透明引线或塑料件时，需确认传感器红外波长是否可检测（940nm红外光对透明物体可能不敏感）

2. 机械安装条件

• 槽宽与槽深：槽宽需大于物体最大尺寸（如引线长度），但不宜过大以免检测死区；常见槽宽5mm、15mm、30mm

• 安装空间：测量可用安装空间，选择对应外形尺寸（如微型系列仅宽10mm）

• 安装方式：确认是螺纹孔、通孔还是支架安装，是否需要多角度可调

3. 环境适应性

• 粉尘/油污等级：插件车间需IP54以上，灌胶/波峰焊区需IP67

• 温度范围：常温生产-1055℃足够；老化房需考虑耐温（部分型号-25+55℃）

• 抗振要求：高速设备需确认传感器耐振参数（如松下PM-45耐加速度15,000m/s²）

4. 电气系统匹配

• 电源电压：常见为DC 12-24V，部分交流直驱型号支持220VAC

• 输出类型：NPN（日本/亚洲常用）或PNP（欧美常用），需与PLC输入模块匹配

• 输出逻辑：确认需要常开（NO）还是常闭（NC），部分型号可切换

• 保护功能：建议选用带电源逆接保护、输出短路保护的型号，减少因接线错误导致的损坏

5. 精度与重复性

• 重复精度：精密插件需≤0.01mm；一般定位≤0.03mm；通用检测≤0.1mm

• 最小检测物：根据元件最小尺寸选择，常见最小检测物0.8×1.8mm

6. 维护与调试便捷性

• 指示灯可视性：多角度动作指示灯便于调试

• 灵敏度调节：部分型号带灵敏度调节旋钮，适应不同透明度物体

• 连接方式：导线引出型（2m标准）或接插件型，便于快速更换

五、技术发展趋势

1. 更高精度与微型化
随着LED电源向高功率密度发展，元件尺寸持续缩小（如0201封装贴片元件），槽型光电的检测精度正向0.005mm级别迈进，传感器本体向5mm厚度以下发展。

2. 智能化与自诊断
新一代槽型光电集成自诊断功能，可预报警镜头污染、光源衰减，避免突然停机。部分型号支持IO-Link通信，实时传输检测状态和诊断数据。

3. 多通道集成
单个传感器外壳内集成2-4个独立检测通道，适用于多引脚元件（如变压器、集成模块）的同步检测，节省安装空间和成本。

4. 抗干扰能力增强
通过更高频率调制和数字滤波算法，提升在变频器、开关电源强电磁环境下的稳定性。

5. 绿色节能
采用低功耗设计（消耗电流<15mA），适配电池供电的移动检测设备和绿色工厂需求。

总而言之，槽型光电传感器凭借其无需对准、检测精度高、响应速度快、不受物体材质影响等核心优势，在LED电源制造的元件插件、PCB输送、装配检测、老化测试等环节发挥关键作用。选型时需综合考量检测物体尺寸、速度、环境条件和电气匹配，以实现在狭小空间内对微小元件的可靠检测，为LED电源的高效自动化生产提供坚实保障。
